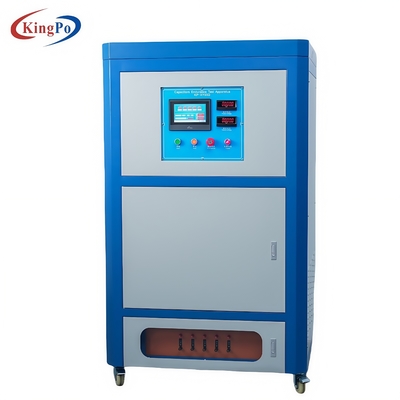

Aparelho de Teste de Durabilidade de Capacitores IEC 60335-2-79 220V 50Hz

Esta especificação técnica detalha um Aparelho de Teste de Resistência de Capacitores de alta precisão projetado para conformidade com IEC 60335-2-79, Cláusulas 18.103 e 18.104. O aparelho testa capacitores em aparelhos de limpeza de alta pressão, garantindo durabilidade sob estresse elétrico cíclico. Otimizado para confiabilidade e segurança, ele atende aos rigorosos padrões da indústria.

O aparelho verifica a resistência do capacitor em eletrodomésticos de acordo com a IEC 60335-2-79. Ele simula condições do mundo real por meio de ciclos repetidos de carga-descarga, garantindo que os capacitores atendam aos requisitos de segurança e desempenho descritos nas Cláusulas 18.103 e 18.104.

Este equipamento de teste de resistência é adaptado para capacitores (0,1 µF a 100 µF) usados em lavadoras de alta pressão e limpa-vapores. Ele conduz testes automatizados e repetíveis para validar o desempenho sob estresse elétrico e ambiental.

• IEC 60335-2-79: Requisitos de segurança para lavadoras de alta pressão e limpa-vapores.
• Cláusula 18.103: Teste de resistência para operação cíclica do capacitor.
• Cláusula 18.104: Isolamento e desempenho sob condições de estresse.

• Potência de entrada: 220-240 V CA, monofásico, 50/60 Hz (configurável para 110-120 V CA).
• Capacidade de potência: 5 kVA mínimo.
• Tensão de teste: 50 V a 1000 V CA/CC, precisão de ±1%, <1% de ondulação.
• Corrente de teste: Até 10 A, precisão de ±1%.
• Controle de ciclo:
  • Ciclos programáveis: 1 a 100.000.
  • Tempo de ciclo: 0,1 s a 60 s por ciclo.
  • Ciclo de trabalho: Configurável (por exemplo, 50% conforme a Cláusula 18.103).
• Forma de onda: Pulsos senoidais CA ou CC, 50 Hz a 1 kHz.

• Câmara de temperatura: -20°C a +85°C, precisão de ±1°C.
• Umidade: 20% a 95% UR, precisão de ±3%.
• Ventilação: Circulação de ar uniforme para condições estáveis.
• Monitoramento de isolamento: Medição de resistência em tempo real.

• Montagem do capacitor: Fixação universal para vários tamanhos, usando PTFE ou cerâmica.
• Conectores: Alta tensão (≥5 kV), baixa resistência, liberação rápida.

• Interface: IHM touchscreen ou software para PC para testes IEC 60335-2-79.
• Aquisição de dados: Registra tensão, corrente, temperatura e resistência a ≥100 Hz.
• Recursos de segurança:
  • Parada de emergência.
  • Proteção contra sobretensão/sobrecorrente.
  • Sistema de intertravamento e detecção de falha de aterramento.

• Precisão do ciclo: ±0,1% para tempo e contagem.
• Estabilidade da tensão: ±1% sob carga.
• Duração do teste: Suporta 100.000 ciclos (~48 horas a 1 s/ciclo).
• Conformidade: Verifica a ausência de danos, falhas ou falhas de isolamento conforme a Cláusula 18.104.

• Dimensões: 1200 mm (L) x 800 mm (P) x 1500 mm (A).
• Peso: ≤300 kg.
• Construção: Gabinete em aço inoxidável ou com pintura eletrostática com classificação IP54.
• Mobilidade: Rodízios com trava.

• Calibração: Anual, rastreável à ISO/IEC 17025.
• Manutenção: Design modular, componentes substituíveis, manual do usuário incluído.

• Segurança elétrica: Em conformidade com IEC 61010-1.
• EMC: Em conformidade com IEC 61326-1.
• Ambiental: Em conformidade com RoHS e WEEE.

• Manual do usuário: Guia de configuração, operação e manutenção.
• Modelo de relatório de teste: Para conformidade com IEC 60335-2-79 documentação.
• Garantia: 12 meses, com suporte estendido opcional.

• Monitoramento remoto: Rastreamento de teste baseado em nuvem.
• Análise automatizada: Software de avaliação de aprovação/reprovação.
• Teste multi-estação: Teste simultâneo de vários capacitores.

O aparelho testa a durabilidade do capacitor em lavadoras de alta pressão, garantindo a conformidade com as IEC 60335-2-79 Cláusulas 18.103 e 18.104 por meio de testes cíclicos de carga-descarga.

Ele suporta capacitores de 0,1 µF a 100 µF, usados em aparelhos cobertos pela IEC 60335-2-79.

O aparelho mantém temperaturas de -20°C a +85°C e umidade de 20% a 95% UR, de acordo com os requisitos da Cláusula 18.104.

Ele inclui uma parada de emergência, proteção contra sobretensão/sobrecorrente, intertravamentos e detecção de falha de aterramento para operação segura.

Sim, ele possui sequências de teste programáveis por meio de uma IHM touchscreen ou software para PC, com registro de dados em tempo real para conformidade com IEC 60335-2-79.

A calibração anual é realizada, rastreável à ISO/IEC 17025, garantindo medições precisas de tensão, corrente e temperatura.

O aparelho suporta operação contínua por 100.000 ciclos, aproximadamente 48 horas a 1 segundo por ciclo.

Sim, ele está em conformidade com as diretivas IEC 61010-1 (segurança elétrica), IEC 61326-1 (EMC) e RoHS/WEEE.
