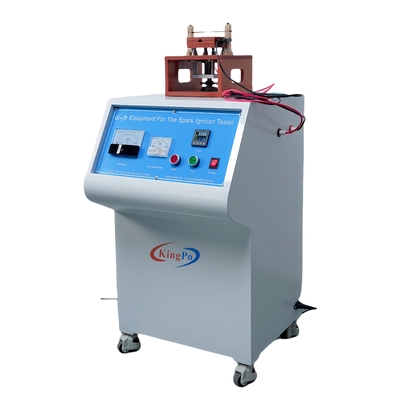

IEC 60335-2-17 Aparelho de ensaio de ignição por faísca de cobertor para ensaio profissional

Aparelho de Teste de Ignição por Faísca IEC 60335-2-17 | Em Conformidade com a Certificação Padrão

Visão Geral do Produto: Teste Profissional de Retardamento de Chama para Cobertores Elétricos
Este aparelho de teste de ignição por faísca está em estrita conformidade com os requisitos da Cláusula 30.101 da IEC 60335-2-17 (Figuras 113 e 113a), servindo como equipamento essencial para detectar a combustibilidade de aparelhos de aquecimento flexíveis (por exemplo, cobertores elétricos, almofadas de aquecimento). Ele verifica especificamente se as peças energizadas representam riscos de incêndio devido a arcos ou superaquecimento.

Princípio de Teste Confiável:
As amostras são colocadas em um ambiente constante de 65°C ±2°C em uma câmara de aquecimento. Uma tensão de saída nominal de 10kV (onda senoidal) é aplicada, com a distância entre as amostras e dois eletrodos de cobre Φ3mm precisamente controlada em 6mm ±0,1mm. O instrumento registra automaticamente o tempo para que as chamas atinjam a borda interna do gabarito:

• Se a ignição ocorrer ≤3 segundos, o resultado é inválido.
• Se nenhuma ignição ocorrer, o tempo registrado é 120 segundos.
  Este método avalia com precisão a segurança de retardamento de chama do produto.

Parâmetros Técnicos Essenciais

1. Componentes do Sistema:
   • Caixa de Controle: Integra fonte de alimentação de alta tensão de 10kV, temporização do teste e registro de dados.
   • Suporte de Teste: Fabricado estritamente de acordo com a IEC 60335-2-17 Fig 113 e 113a.
   • Câmara de Aquecimento (Opcional): Fornece um ambiente de temperatura constante.
2. Detalhes do Suporte de Teste (Em Conformidade com a Fig 113 e 113a):
   • Materiais: Aço inoxidável + material isolante + latão.
   • Plataforma Ajustável: 100×100mm, curso de 0–100mm (material isolante).
   • Gabarito Inferior: Madeira de lei de tamanho padrão.
   • Eletrodo Fixo: φ3mm, ponta cônica de 45° (latão).
   • Gabarito Superior: Madeira de lei de tamanho padrão ou liga de alumínio.
   • Terminais: Cobre.
   • Eletrodo Móvel: Cilindro φ3mm, ponta plana (latão).
   • Controle de Espaçamento do Eletrodo: 6mm ±0,1mm (parâmetro essencial).
   • Base: Material isolante.
3. Funções da Caixa de Controle:
   • Saída de Alta Tensão: 0–15kV (tensão), 0–2mA (corrente); queda de tensão <100V a 1mA de corrente de curto-circuito.
   • Duração do Teste: 0–9999 segundos pré-definido (controle preciso).
   • Registro do Tempo de Ignição: 0–9999 segundos temporizador de alta precisão (captura resultados críticos).
4. Câmara de Aquecimento Ventilada Naturalmente Opcional:
   • Faixa de Temperatura: 0–200°C pré-definido, flutuação ±1°C (estável).
   • Duração do Aquecimento: 0–99 horas 59 minutos 59 segundos pré-definido.
   • Dimensões Internas: 450mm (C) × 450mm (L) × 500mm (A) (compatível com a maioria das amostras).

Perguntas Frequentes (FAQ)

1. P: Para que serve este dispositivo?
   R: Ele testa se aparelhos de aquecimento flexíveis (por exemplo, cobertores elétricos, almofadas) ignitam sob faíscas elétricas em altas temperaturas, avaliando a segurança de retardamento de chama de acordo com IEC 60335-2-17.

2. P: Quais são as etapas e critérios do teste?
   R: As amostras são expostas a 65°C ±2°C enquanto tensão de onda senoidal de 10kV é aplicada. A distância eletrodo-amostra deve ser 6mm ±0,1mm. Registre o tempo para que as chamas atinjam a borda interna do gabarito:

   • ≤3 segundos: Resultado inválido (ignição rápida).
   • Nenhuma ignição: Registrar como 120 segundos.
   • >3 segundos e ≤120 segundos: Tempo registrado válido.

3. P: Quais são os principais parâmetros técnicos?
   R: As especificações críticas incluem:

   • Tensão: 0–15kV, corrente: 0–2mA (queda <100V a 1mA).
   • Espaçamento do eletrodo: 6mm ±0,1mm.
   • Faixa de temporização: 0–9999 segundos.
   • Temperatura (com câmara): 65°C ±2°C (ou 0–200°C ±1°C).
   • Tamanho da câmara: 450×450×500mm.

4. P: A câmara de aquecimento é obrigatória?
   R: Sim. A Cláusula 30.101 da IEC 60335-2-17 exige testes a 65°C ±2°C . A câmara garante esta condição crítica.

5. P: A caixa de controle e o suporte podem operar independentemente?
   R: Eles formam o sistema central para aplicação de tensão e temporização. No entanto, a integração da câmara de aquecimento é essencial para testes em conformidade com a IEC a 65°C.

6. P: O que define o design do suporte de teste?
   R: Ele segue estritamente Fig 113 e 113a para geometria do eletrodo, mecanismo de espaçamento e isolamento . Materiais (aço inoxidável, latão, isolamento) garantem durabilidade.

7. P: Como os dados são registrados?
   R: A caixa de controle:

   • Pré-define a duração do teste (0–9999 segundos).
   • Registra automaticamente o tempo de ignição até a borda do gabarito .

8. P: Quem usa este dispositivo?
   R: Os principais usuários incluem:

   • Fabricantes de eletrodomésticos (cobertores/almofadas elétricos).
   • Laboratórios terceirizados (testes de conformidade com IEC/EN 60335).
   • Departamentos de P&D (melhoria da segurança) .
