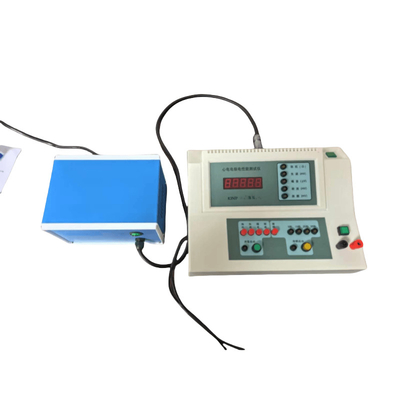

Equipamento de ensaio médico para ensaio de desempenho elétrico de eléctrodos ECG com elementos de ensaio múltiplos e resultados precisos
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | KINGPO |
| Certificação: | ISO9001 ISO17025 |
| Número do modelo: | DJY-4 |
| Documento: | ECG electrode electrical pe...er.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | 8000 |
| Detalhes da embalagem: | 500*500*500mm |
| Tempo de entrega: | 15 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100 |
|
Informação detalhada |
|||
| Destacar: | Equipamento de ensaios médicos,Equipamento de ensaio médico de eléctrodos ECG,Resultados precisos Equipamento de exames médicos |
||
|---|---|---|---|
Descrição de produto

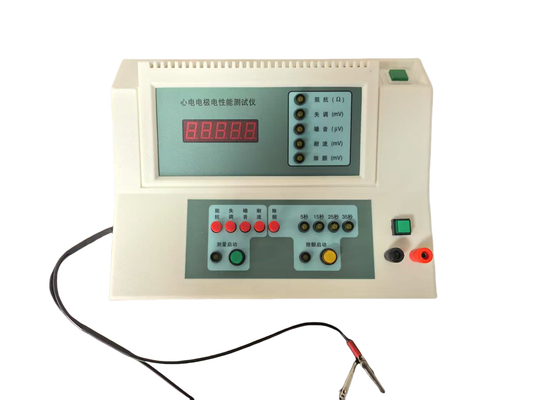

Teste de desempenho elétrico de eléctrodos ECG
Este equipamento é um equipamento especializado para ensaios de desempenho integrados de elétrodos, concebido de acordo com o método de ensaio de elétrodos ECG descartáveis ANSI/AAMI EC12:2000(R2005)
| Elementos de ensaio | Condições de incentivo | âmbito de aplicação | Precisão | Tempo de ensaio |
| Impedância |
Curretos sinusoidais alternados 100 μAp_p - 5% 10 Hz ± 10% |
0-20KΩ | Menor ou igual a 1KΩ 2%±10Ω>1KΩ 3% | > 60 anos |
| Desordem | Impedância de entrada de corrente contínua superior ou igual a 10μΩ | ± 1200 mV |
De potência igual ou inferior a 100 mV > 100 mV 2% |
Anos 60 e 90 |
| Ruído |
RC Bandpass 0.15-100Hz |
0-2000μV ((PP) |
De potência igual ou inferior a 150 μV ± 7,5 μV > 150 μV 5% |
60-360 anos |
| Resistência ao fluxo |
Corrente contínua 200nA± 5% |
± 1200 mV | De potência ≤ 100 mV 1%±1 mV> 100 mV 2% | Mais de 8 horas |
| Desfibrilação |
Capacitor 10μF±5% Potência 200V±2% |
± 1200 mV |
De potência igual ou inferior a 100 mV > 100 mV 2% |
5, 15, 25, 35s |
Dimensões totais: 27,5cmx22cmx10cm.
Peso total da máquina: 2,5 kg.
Fusível: F2A 250V.
Condições ambientais
a) Tensão de alimentação: AC 220V±10%, 50Hz±1Hz, com boa ligação à terra.
b) Temperatura ambiente: 23°C±5°C.
c) Umidade relativa: 40%±10%.
d) Pressão atmosférica: 70,0-106,0 Kpa.
Configuração padrão: 1 unidade principal, 1 fonte de alimentação externa, 1 manual de instruções, 1 fio de aterramento, 1 par de ligações de 200nA, 15 fios da série de pares de elétrodos, 1 caixa portátil
Padrão:
YY/T 0196-2005 Eletrodos ECG descartáveis
ANSI/AAMI EC12:2000 ((R2005)
Área de aplicação:
Usado para testar as propriedades elétricas de elétrodos ECG, adequados para elétrodos ECG de superfície do corpo descartáveis, including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "Electrodos ECG descartáveis" estabelece os requisitos para a inspecção por lotes e a inspecção periódica, ou seja,o agrupamento dos pares de elétrodos e a sequência de ensaio de cada elementoOs requisitos para os elementos de ensaio acima referidos são os seguintes:
| Elementos de ensaio | Impedância | Desordem | Ruído | Resistência ao fluxo | Desfibrilação |
| Requisitos de normas industriais | < 3KΩ | < 100 mV | < 150 μV | < 100 mV | < 100 mV |
Impedância AC ("Impedância" para abreviar)
Indicador de medição abrangente que representa a impedância e a reatância capacitiva de um par de elétrodos.
Durante o ensaio, o instrumento aplica uma corrente AC sinusoidal de 10 Hz com um valor de pico a pico não superior a 100 μA ao par de elétrodos através de dois cabos de ensaio de elétrodos.a impedância CA do par de elétrodos não deve exceder 3KΩ.
Voltagem de compensação de CC (offset para abreviar)
A tensão desenvolvida entre dois eletrodos ECG descartáveis devido à diferença nos potenciais de meia célula.
Após a formação do par de elétrodos, após um período de estabilização de 1 minuto, a tensão de deslocamento de corrente contínua do par de elétrodos medida através do cabo de ensaio de elétrodos não deve ser superior a 100 mV.
Ruído interno
O sinal de tensão dentro de uma determinada faixa de frequência é apresentado pela mudança da tensão de deslocamento do par de eletrodos.
Após a formação do par de eletrodos, após um período de estabilização de 1 minuto, nos 5 minutos seguintes,o valor de pico a pico do ruído interno gerado pelo par de eletrodos na faixa de frequência de 0.15-100 Hz (resposta de frequência de primeira ordem) medida pelo cabo de ensaio do elétrodo não deve exceder 150μV.
Tolerância de corrente de desvio (abreviada como "tolerância de corrente")
Capacidade de um par de eletrodos manter uma tensão de deslocamento de corrente contínua estável sob a ação a longo prazo de uma corrente contínua pequena.
O par de elétrodos é ligado ao terminal de 200nA do instrumento e, em seguida, uma corrente de 200nA de CC é aplicada continuamente ao par de elétrodos por mais de 8 horas.A variação de tensão no par de elétrodos medida pelo cabo de ensaio do elétrodo não deve ser superior a 100 mV..
Performance de recuperação simulada de desfibrilação (abreviada como "Defib")
Capacidade do par de eletrodos de restaurar a detecção do ECG após ser estimulado por corrente de desfibrilação.
Durante o ensaio, o condensador de 10μF no instrumento é carregado a DC200V e o par de elétrodos e a resistência de 100Ω no instrumento são descarregados em série através do cabo de ensaio do elétrodo.O valor da tensão no par de eletrodos não deve ser superior a 100mV no 5o segundo após o condensador começar a descarregarNo decurso dos 30 segundos seguintes, a taxa média de variação da tensão a cada 10 segundos não deve ser superior a ± 1 mV/s.a impedância AC de 10 Hz do par de elétrodos não deve ser superior a 3KΩ.
