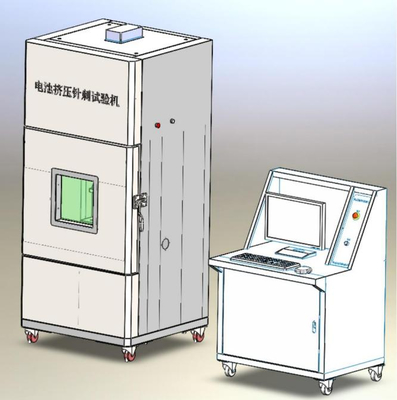

Testador de Esmagamento e Penetração de Agulha de Bateria KP-8101C Força de 15KN Curso de 300mm

1Principal.TecnicalPArametros

SérieNumber

Nome do projeto

Especificações

1.01

Nome do produto

Teste de esmagamento da bateria e de penetração da agulha

1.02

Modelo de produto

KP-8101C

1.04

Método estrutural

Vertical: Estrutura de transmissão do cilindro servoelétrico

1.05 Bateria de ensaio GB31241-2022

Bateria cilíndrica; bateria quadrada; bateria de botão; bateria de pacote macio; o diagrama de ensaio é o seguinte:

1.06

Método de controlo

Controle remoto do computador

1.07

Tamanho do espaço de teste

Tamanho máximo do espaço de ensaio de extrusão W300*D300*H300 mm

Altura da bancada de trabalho 770 mm aproximadamente

1.08

Caixa interna de ensaio à prova de explosão

1. Tamanho da caixa interna: W680*D620*H600mm (dependendo do projecto)

2. Material da caixa interna: aço inoxidável SUS304

3. Há uma porta de fumo na parte superior da caixa interna: a abertura é φ102mm.Volume de escape 300 m3/h

4. Parte traseira da caixa interna: ventilação à prova de explosão para aliviar a pressão com um ecrã de proteção para evitar que as baterias voem durante o ensaio.

5. Lado direito da caixa interna: aberta 1 abertura φ50 mm Portão de ensaio, conveniente para recolher a temperatura e a tensão da bateria.

1.09

Faixa de força de extrusão

1- Não.15KN (ajustável)

1.10 Precisão do controlo da força

1 Um conjunto de sensores de força pode ser utilizado simultaneamente sem que seja necessário desmontá-los ou substituí-los;

1kN Quando força de compressão, precisão da força: ≤ ± 0,01 kN (estado estacionário)

15 kN Quando força de compressão, precisão da força: ≤ ± 0,7 kN (estado estacionário)

SO manômetro de ensaio de tandard é o seguinte:

1.11

Sensor de força

O sensor de força acima pode ser usado para julgamento de pequena força 0 ponto; detecção de espessura, melhorando efetivamente a precisão de detecção de deformação de força de baterias pequenas

Os seguintes sensores de alta força são utilizados para ensaios experimentais de alta força, tais como 13 kN:

Os sensores de força superior e inferior podem ser utilizados juntos sem serem desmontados, o que não afeta o ensaio

1.12

Tração máxima

0- Não.300 mm

1.13

Precisão de deslocamento

± 0,1 mm

1.14

Resolução de deslocamento

0.01 mm

1.15

Velocidade de ensaio

Velocidade de ensaio de extrusão 0.1 mm/S- Não.15 mm/S (ajustável)

Velocidade do ensaio de acupuntura 0.1 mm/s- Não.40 mm/s (ajustável)

1.16

Precisão de velocidade

± 0,1 mm/s

1.17

Resolução da velocidade

0.01 mm/s

1.18

Intervalo de tempo

0~9999S (ajustável)

1.19

cabeça de extrusão

(a)Diâmetro da cabeça de extrusão plana:φ 150 mm;

(2)Cabeça de extrusão cilíndrica: φ25 mm de comprimento 200 mm;

(3)Diagrama de ensaio de extrusão semicilíndrica em embalagem macia é o seguinte:

1.20

Portão de alívio de pressão

Há uma porta de alívio de pressão. na parte traseira da caixa interna W300 mm * H300 mm;Abrir automaticamente em caso de explosão da bateria, à prova de explosão e de redução de pressão

1.21

Cadeia à prova de explosão

A porta é equipada com 2 correntes à prova de explosão para evitar que a porta seja explodida e ferir pessoas.

1.22

Função de escape de fumo

A parte superior da caixa interna de ensaio está equipada com um ventilador de calado induzido pela caldeira de escape de fumo: ele descarrega fumaça da caixa interna de ensaio, à prova de explosão e a prova de fogo.O tubo de escape de fumaça de aço inoxidável se estende por trás: diâmetro exterior DN102 mm. Volume de escape 450 m3/h

1.23

Função de iluminação

Instalação interna de Windows 2 luz LED de tira: ilumina toda a câmara de teste, facilitando a visualização do estado do teste dentro da câmara.

1.24

Janela de vidro à prova de explosão

A porta da câmara de ensaio é equipada com uma janela de vidro à prova de explosão de 300*300 mm que permite a observação clara das condições de ensaio na câmara de ensaio

1.25

Projeto de segurança do controlo de acesso

A bomba de vácuo não pode ser ligada quando a porta não estiver fechada, tornando a operação mais segura e confiável.

1.26

Projeto de segurança do painel de controlo

O painel de comando é incorporado com uma superfície inclinada. Os botões são colocados no interior para que não possam ser acidentalmente pressionados ou atingidos por objetos externos ou pelo corpo. É mais seguro.

1.27

Projeto do lembrete de segurança de funcionamento do equipamento

O equipamento está equipado com uma luz de alarme de três cores que lembra ao pessoal o estado de funcionamento atual do equipamento para evitar um mau funcionamento durante o funcionamento.

1.28

Canal de aquisição de tensão

2 corredor

1.29

Faixa de aquisição de tensão

0- Não.10 V

1.30

Precisão de aquisição de tensão

±0,2% FS

1.31

Taxa de aquisição de tensão

1 a 50 Hz ajustável

1.32

Canal de aquisição de temperatura

2 corredor

1.33

Intervalo de recolha de temperatura

0- Não.800°C

1.34

Precisão de aquisição de temperatura

± 1,5°C

1.35

Taxa de aquisição de temperatura

1-10Hz Ajustável

1.36

Configuração do computador

Anfitrião da Lenovo:

WIN7,CPU:i5,Memória de execução: 16G, Disco rígido: 2t

Monitor da Lenovo:19 polegada

teclado e mouse: 1 conjunto

1.37

Condições de desligamento do ensaio

Pode ser definido: força, deslocamento, temperatura, tensão como condições de desligamento

1.38

Salvamento de dadosa)n Exportação

Força, deslocamento, tensão, temperatura, tempo, monitoramento e controle, e dados podem ser salvos e exportados para o formato Excel.

Todos os parâmetros podem ser exibidos na mesma interface através do ícone de curva da interface do software, e também pode ser capturado e salvo no formato PDF Imagem.

1.39

Agulha de aço

Material: SKD11; ângulo da ponta da agulha 45 °

Diâmetro exterior: Ø3 comprimento 100 mm--5 tiras

Diâmetro exterior: Ø5 comprimento 100 mm--5 tiras

1.40

Dimensões

Máquina de perfuração de agulhas de extrusão: W850 X D800 X H1970mm

Cabine de controlo do computador: W830 X D750 X H1200mm

1.41

Peso do equipamento

Aproximadamente 350 kg.

1.45

Fornecimento de energia

AC 220V 50 Hz

1.43

Potência total

1.5 KW

1.44

Fornecer o cinto CNAS Um certificado de medição qualificado emitido por uma agência de ensaios de terceiros com a marca.

1.45

Fornecer um certificado de desempenho de fornecimento de equipamento de ensaio de especificação relevante a uma agência de ensaio provincial ou superior de terceiros e anexar uma cópia do contrato.

2. Visão geral do produto

2.01

Design Avançado

1Estrutura de transmissão à prova de explosão e à prova de fogo: o servocilindro, o sensor de força e os componentes de controlo da estrutura de transmissão são isolados da caixa interna de ensaio.Se a bateria explodir ou se incendiar fora da caixa interna de ensaio, não será danificado por explosão ou fogo, e a sua precisão de transmissão e controlo não será afectada.

2. sobrecarga: a força de ensaio pode ser sobrecarregada em 150% F*S O sensor de força pode ser utilizado normalmente em ambientes de alta e baixa temperatura que variam de -20°C a +80°C.

3. Ventilador de escape refratário: O ventilador de escape do sistema de escape de fumo utiliza um ventilador de calada induzido pela caldeira, com as seguintes características estruturais:O impulsor de escape centrífugo de pressão negativa emprega um projeto de acionamento isolado do motorUm volante de dissipação de calor de liga de alumínio é montado no eixo de isolamento para proteger contra altas temperaturas.

4O tamanho global é pequeno, não ocupa espaço e economiza o custo do comprador.

5. Bela e fácil de usar: A aparência geral é bonita e generosa, e a instalação da bateria de teste é simples e conveniente.A altura da plataforma de ensaio é adequada para pessoas agachadas e operando.

6. Design de painel de controle seguro: O painel de controle é integrado e inclinado, de modo que os botões não são acidentalmente pressionados ou atingidos por objetos externos ou pelo corpo.

7. Caixa elétrica de controlo independente: o circuito de controlo está concebido numa caixa de distribuição independente à direita, separada da zona de controlo e da zona de ensaio; reduz as interferências,evitar óleo e poeira, abra a porta da caixa elétrica à direita, os aparelhos elétricos de controle são claros de uma olhada, e a inspeção é conveniente

8. Controle remoto do computador: o computador está ligado aeMáquina de perfuração de agulha xtrusion através de um cabo de rede para obter controle remoto

2.02

Desempenho básico

1. Operação e controlo simples: interface homem-máquina, edição e controlo por computador; colocar a bateria entre as placas de extrusão superior e inferior.Pressione o botão de teste para concluir automaticamente o teste.

2. A caixa interna de ensaio é concebida com: segurança para o alívio da pressão à prova de explosão; escape de fumaça; iluminação; e design de segurança para o controlo de acesso.

3. Todo o equipamento é bonito e economiza energia.

2.03

Principais componentes

1. Sistema de controlo + sistema de aquisição

Controle por computador + aquisição de dados de bateria multicanal

2. Estrutura de transmissão vertical

Servomotor + estrutura de transmissão de parafuso

3. Outras funções auxiliares

Com janela de vidro à prova de explosão; iluminação; escape de fumo ;Refrigeração de pressão e prova de explosão ;Proteção do limiar;Função de protecção da paragem de emergência.

2.04

Utilizações básicas

Este aparelho de ensaio simula cenários em que as baterias são sujeitas a compressão por objetos ou perfuradas por instrumentos afiados durante a utilização.O dispositivo demonstra os vários estados exibidos pelas baterias quando sujeitas a compressão ou penetração por agulha.

2.05

Condições de instalação do equipamento

1Instalação e posicionamento: o equipamento pode ser descarregado com uma empilhadeira de 3 toneladas.assegurar que a parte traseira e os dois lados da unidade estejam posicionados a pelo menos 600 mm das paredesManter uma distância mínima de 1500 mm na frente para o acesso operacional, facilitando o carregamento e teste da bateria.

2- Conectar o cabo de alimentação ao terminal de terra e ao conduto de escape: diâmetro interno DN100 mm. O laboratório deve estar equipado com um conduto de extracção de fumo dedicado.720 m3/h.

3A distância de instalação entre o gabinete de controlo do computador e o hospedeiro de acupuntura por extrusão é ≥ 5 Se possível, o computador deve ser colocado numa sala de controlo independente.

4. Capacidade de carga no solo ≥ 500 kg/m2.

5Laboratório: todo o laboratório deve dispor de um sistema de ventilação para descarregar a fumaça que flui durante o ensaio; a iluminação deve ser boa para facilitar a visualização dos equipamentos de funcionamento.

6As passagens do laboratório devem ser convenientes para o transporte de baterias e veículos de transporte relacionados, e o pessoal pode ser evacuado a tempo em caso de emergências especiais.

7O laboratório deve estar equipado com instalações adequadas de extinção de incêndios para facilitar a utilização de ferramentas de extinção de incêndios.

3O produto cumpre as normas

GB 31241-2022 Requisitos de segurança para baterias de íons de lítio e pacotes de baterias para produtos eletrónicos portáteis

IEC 62133-1-2017 Safety Requirements for Secondary Batteries or Battery Packs Containing Alkaline or Other Non-acid Electrolytes - Portable Sealed Secondary Batteries and Batteries (Packs) Manufactured from Them for Use in Portable Equipment

UL 1642-2022 Norma de segurança para baterias de lítio

ONU 38.3 Manual das Nações Unidas de Ensaios e Critérios para o Transporte de Mercadorias Perigosas

4. Estrutura do produtoa)e Desempenho

4.01

Chinêsa)e Inglês Host Computer Control Software

1. O software é instalado em um Windows padrão O sistema é fácil de aprender e operar, atendendo aos requisitos do teste, e o software pode ser livremente selecionado em chinês e inglês.

O diagrama de referência da interface de controlo é o seguinte:

2. Registro em tempo real de força, deslocamento, temperatura, parâmetros de tensão, tempo e pode ser exibido como uma curva em uma interface de computador, tornando a observação e análise simples e conveniente.Os dados podem ser exportados para folha EXCEL.

O quadro de referência da interface de aquisição é o seguinte:

3. Equipado com aquisição de dados multicanal para satisfazer os requisitos do ensaio, tornando a análise do desempenho da bateria mais conveniente.

4.02

Estrutura de transmissão

1Estrutura de transmissão de cilindro servoelétrico vertical.

2O cilindro servoelétrico tem alta precisão de transmissão, é fácil de controlar, simples de manter e é de poupança de energia e ecológico.

4.03

Câmara de ensaio à prova de explosãoa)n

Projeto de porta à prova de explosão

1Caixa interna à prova de explosão: Caixa interna de aço inoxidável com projeto à prova de explosão.

2Portão de redução de pressão: Há uma porta de redução de pressão à prova de explosão de segurança na parte traseira da câmara de ensaio: tamanho W300*H300 mm.

Quando a pressão de choque gerada pela explosão da bateria do compartimento interno atingir 0,104 Mpa) A porta de alívio de pressão abrir-se-á automaticamente para permitir a ventilação da pressão e evitar explosões, protegendo assim o compartimento interno da destruição da explosão.

3.Sistema de escape de fumo: há uma porta de escape de fumo projetada na parte superior,que descarregue gases de fumo de alta temperatura para o exterior através do soprador de vento de caldeira resistente a altas temperaturas e da tubulação.

4Sistema de iluminação: O exterior da câmara de ensaio está equipado com um LED de alta luminosidade.. As luzes iluminam toda a câmara de ensaio, facilitando a sua observação e monitorização.

5Janela de observação: Há uma na porta 300*300 mm A janela de vidro transparente à prova de explosão permite que as pessoas observem as condições de ensaio na câmara de ensaio.

6Sistema de controlo de acesso: Há um interruptor de controlo de acesso instalado na porta.

7. Cadeia à prova de explosão: Há duas de cada lado da porta 2 Uma cadeia à prova de explosão.A porta pode ser aberta pela onda de choque da explosão.A corrente puxa a porta e abre-a num pequeno ângulo para liberar a força da explosão, desempenhando um papel de protecção de segurança.

4.04

Acessibilidade

(1) Função de protecção contra paragem de emergência:

O painel de controlo do dispositivo está equipado com um interruptor de parada de emergência.você pode pressionar este interruptor e o PLC O controlador para de saída e todas as ações de teste.

(2) Sistema de alarme sonoro e luminoso de três cores:

O equipamento está equipado com uma luz de alarme de três cores que lembra ao pessoal o estado de funcionamento atual do equipamento para evitar um mau funcionamento durante o funcionamento.

(3) Funções móveis e fixas do equipamento

A parte inferior do dispositivo está equipada com 4 rodas universais móveis e 4 patas de nivelamento: conveniente para mover e posicionar o equipamento.

5Configuração padrão

Nome da configuração

Quantidade

Nome da configuração

Quantidade

Anfitrião

1

Instruções de funcionamento

1

Armário de Controle de Computador

1

Relatório de inspecção da fábrica

1

6Lista de acessórios de equipamento

Nome do acessório

Marca

Nome do acessório

Marca

Servo motor

Nissin ou marcas similares

Sensor de força

Dayang

cilindro elétrico

Kingpo.

Relais intermediários

Schneider

Rolamentos

NSK

Contactor

Chint

Ventilador de arco induzido pela caldeira

Chengyi

Computador anfitrião

Lenovo

Agulha de aço

Kingpo.

Troca de fonte de alimentação

Bem-me-quer
