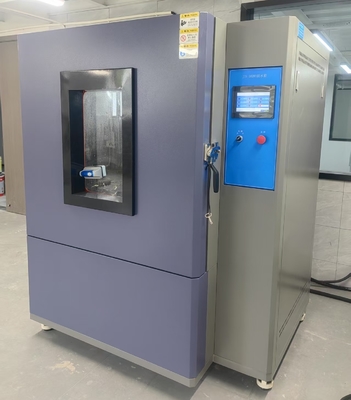

Testador de chuva e spray JIS D0203 para peças automotivas

 JIS D0203 Teste de chuva e pulverização para peças de automóveis

Visão geral:
Este equipamento de ensaio à prova d'água foi concebido e fabricado de acordo com os quatro tipos de ensaio R1, R2, S1 e S2 das normas JIS D 0203-1994 e KS R 0015.e é adequado para os ensaios de resistência à humidade e à água de peças de automóveis.
Este equipamento utiliza bombas de água de aço inoxidável para abastecimento de água. O volume de abastecimento de água é controlado em circuito fechado por sensores de fluxo, sensores de pressão, PLC, conversores de frequência, etc.O sensor de fluxo alimenta de volta o valor de fluxo e valor de pressão em tempo real para o PLCO PLC controla a frequência de funcionamento do conversor de frequência através de cálculos.O conversor de frequência controla a velocidade de rotação da bomba de água para alcançar o fluxo de saída do abastecimento de águaA acção de rotação é accionada por um servomotor Panasonic e um redutor.
Parâmetros técnicos:
1Temperatura da água de ensaio: temperatura ambiente.
2. Dimensões internas: 1000X1000X1000mm.
3- Placa giratória: capacidade de carga máxima 50 kg.
4Material da caixa: aço inoxidável SUS304.
5Janela de observação de vidro para a observação conveniente das alterações nas amostras de ensaio.
6Dois bicos, que satisfaçam os requisitos das figuras R1 e R2.
Existem 40 saídas de água, que satisfazem os requisitos das figuras S1 e S2.
8O eixo de rotação do tubo de abastecimento de água forma um ângulo de 45o com a linha horizontal.
9Velocidade de rotação do eixo do tubo de abastecimento de água: 23 r/min;
10Velocidade do estágio de amostragem: 17 r/min;
11- Fluxo de água: R1:1.9L/min; R2:3.2L/min S1:24.5 L/min S2:39.2L/min
12Pressão da água: R1:0.01Mpa; R2:0.03Mpa S1:0.10Mpa S2:0.30Mpa
13Tempo de ensaio: 0 a 9999 minutos e 99 segundos pode ser definido.
14Distância entre o tubo de água e a amostra: 400 mm;
15Controle.
15.1O modo de regulação automática de frequência variável altera a frequência do conversor de frequência através do programa PLC para controlar a velocidade da bomba de água,de modo a atingir o caudal e a pressão definidosTodos os dados são convertidos para o painel de controlo para exibição através do transmissor.
15.2 Método de configuração: menu em inglês, entrada com ecrã táctil, ecrã táctil a cores de 7 polegadas;
15.3 Função de exibição: pode exibir pressão, caudal, velocidade de rotação, tempo de ensaio, etc.
15.4 Funções de protecção: protecção contra fugas, protecção contra sobrecarga, protecção contra curto-circuito;
15.5- Controle de rotação do eixo do tubo de abastecimento de água: servomotor + redutor Panasonic;
15.6 Controle da rotação do estágio rotativo: motor passo a passo + reductor;
15.7. fornecimento de água de bomba centrífuga de aço inoxidável;
16Fornecimento de energia do equipamento: 380 V 50/60 Hz, 3 kW;

17. de acordo com a norma: JIS D0203,KS R 0015
