Gerador de Pulsos de Teste de Desfibrilador ISO14708-1

Especificações Técnicas

Visão Geral do Produto

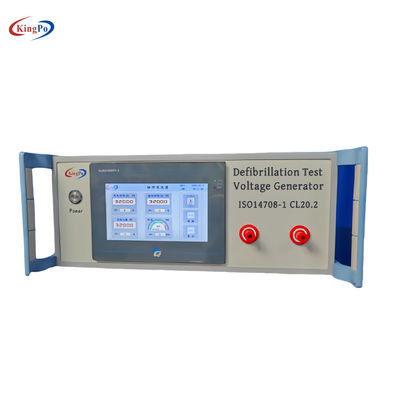

O KP-1050S gerador de pulsos de teste de desfibrilação é usado para avaliar se dispositivos médicos implantáveis ativos serão permanentemente afetados quando submetidos a formas de onda de desfibrilação senoidais amortecidas e formas de onda de desfibrilação exponenciais truncadas, se podem ser reprogramados para restaurar as configurações e para avaliar a segurança e a programabilidade do produto.O KP-1050S gerador de pulsos de teste de desfibrilação está em conformidade com a ISO14708-1 e GB 16174.1-2024 20.2 padrões. Os seguintes procedimentos de teste estão incluídos:

Teste 1

‌Propósito do Teste‌ :
Para avaliar se os dispositivos médicos implantáveis ativos são permanentemente afetados quando submetidos a formas de onda de desfibrilação senoidais amortecidas e se podem ser reprogramados para restaurar as configurações.

Equipamento de teste :

• Gerador de tensão de teste de desfibrilação, usado para fornecer uma forma de onda de desfibrilação senoidal amortecida com características específicas.

Parâmetros de teste :

• Os parâmetros da forma de onda de desfibrilação senoidal amortecida devem atender aos seguintes requisitos: 1,5ms < Tp < 2,5ms; 3ms < Tw50 < 5,5ms; onde Tp é o intervalo de tempo do início da forma de onda ao valor máximo, e Tw50 é o intervalo de tempo acima de 50% do valor máximo.
• O valor máximo da tensão de teste Vtest é ajustado para 140+70V.

 Forma de onda de teste:

Teste 2

Propósito do estudo :
Para avaliar ainda mais a segurança e a reprogramabilidade de dispositivos médicos implantáveis ativos quando submetidos a formas de onda de desfibrilação exponenciais truncadas.

Equipamento de teste :

• Um gerador de pulsos de desfibrilação é usado para fornecer uma forma de onda de desfibrilação exponencial truncada de uma duração específica.

‌Disposição do teste‌ :

• Disposição do teste usando C1=(150±50)μF, R1=65Ω e 2 conjuntos de interruptores acoplados S1 e S2.
• Uma forma de onda de desfibrilação exponencial truncada monofásica ou bifásica com uma duração de Td = (10 ± 0,5) ms é gerada entre os terminais de saída A e B.

Parâmetros de teste :

• Os parâmetros de tempo-tensão de teste da forma de onda de desfibrilação exponencial truncada devem atender à faixa numérica na Tabela 1.
• O valor máximo da tensão de teste Vtest é ajustado para 140+70V.
• Figura 1 — Forma de onda de desfibrilação senoidal amortecida—Forma de onda de desfibrilação bifásica para o Teste 2

Forma de onda de teste:

Este modelo de testador de pulsos usa um controlador programável como seu núcleo e é equipado com uma tela sensível ao toque colorida para exibir e configurar intuitivamente todos os parâmetros de trabalho e o status do instrumento. Seu design amigável torna a interface de operação concisa e clara, e pode memorizar vários parâmetros mesmo em caso de falha de energia, melhorando muito a conveniência de uso. Em termos de desempenho de segurança, este modelo de testador de pulsos possui um dispositivo de proteção contra sobretensão embutido, que garante efetivamente a operação estável do instrumento durante o teste e garante a segurança e confiabilidade do trabalho de teste. Além disso, também possui as características de fácil operação, excelente desempenho, alta confiabilidade e bom custo-benefício. Portanto, é profundamente favorecido por laboratórios de testes de segurança elétrica e fabricantes de aparelhos eletrônicos e elétricos, e se tornou sua ferramenta preferida para testes de segurança elétrica.

Indicadores técnicos
