Descrição de produto

ISO14708-1 Gerador de Pulso de Teste do Desfibrilador

Especificações técnicas

Visão geral do produto

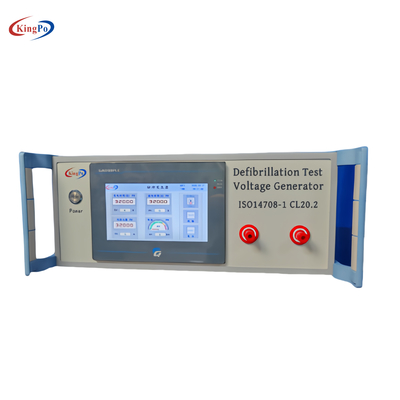

O KP-1050Sdefibrillation test pulse generator is used to evaluate whether active implantable medical devices will be permanently affected when subjected to damped sine defibrillation waveforms and truncated exponential defibrillation waveforms , se podem ser reprogramados para restaurar as definições e avaliar a segurança e a programabilidade do produto.O KP-1050SO gerador de pulso de ensaio de desfibrilação cumpre a norma ISO14708-1 eGB 16174.1-2024 20.2Incluem-se os seguintes procedimentos de ensaio:

Teste 1

Propósito do teste :
Para avaliar se os dispositivos médicos implantáveis ativos são permanentemente afetados quando submetidos a ondas de desfibrilação sinusoidal amortecidas e se podem ser reprogramados para restaurar as configurações.

Equipamento de ensaio:

• Gerador de tensão de teste de desfibrilação, utilizado para fornecer uma forma de onda de desfibrilação sinusoidal amortecida com características específicas.

Parâmetros de ensaio:

• Os parâmetros da forma de onda de desfibrilação sinusoidal amortecida devem satisfazer os seguintes requisitos: 1,5 ms < Tp < 2,5 ms; 3 ms < Tw50 < 5,5 ms;onde Tp é o intervalo de tempo entre o início da forma de onda e o valor máximo, e Tw50 é o intervalo de tempo superior a 50% do valor máximo.
• O valor máximo da tensão de ensaio Vtest é ajustado para 140+70V.

 Forma de onda de ensaio:

Teste 2

Objectivo do estudo:
Avaliar ainda mais a segurança e a reprogramabilidade dos dispositivos médicos implantáveis ativos quando submetidos a ondas de desfibrilação exponencial truncadas.

Equipamento de ensaio:

• Um gerador de pulso de desfibrilação é usado para fornecer uma forma de onda de desfibrilação exponencial truncada de uma duração específica.

Arranjo de teste :

• Disposição do ensaio utilizando C1=(150±50)μF, R1=65Ω e 2 conjuntos de interruptores acoplados S1 e S2.
• É gerada uma forma de onda de desfibrilação exponencial truncada de fase única ou bifase com uma duração de Td = (10 ± 0,5) ms entre os terminais de saída A e B.

Parâmetros de ensaio:

• Os parâmetros de tensão-tempo de ensaio da forma de onda de desfibrilação exponencial truncada devem corresponder ao intervalo numérico do quadro 1.
• O valor máximo da tensão de ensaio Vtest é ajustado para 140+70V.
• Figura 1 ¢ Forma de onda de desfibrilação sinusal amortecida¢ Forma de onda de desfibrilação bifásica para o ensaio 2

Forma de onda de ensaio:

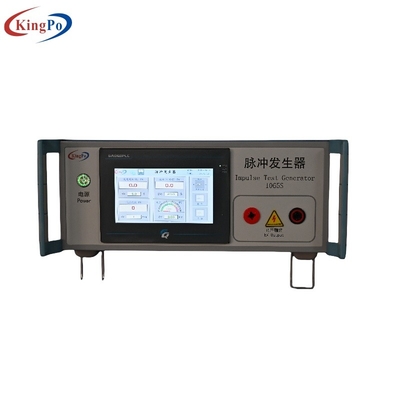

Este modelo de testador de pulso utiliza um controlador programável como núcleo e está equipado com uma tela sensível ao toque a cores para exibir e ajustar intuitivamente todos os parâmetros de trabalho e o estado do instrumento.Seu design fácil de usar torna a interface de operação concisa e clara, e pode memorizar vários parâmetros mesmo em caso de falha de energia, melhorando muito a conveniência de utilização.Este modelo de testador de pulso tem um dispositivo de proteção contra sobrevoltagem incorporado, que garante eficazmente o funcionamento estável do instrumento durante o ensaio e assegura a segurança e a fiabilidade dos trabalhos de ensaio.Tem também as características de fácil operação., excelente desempenho, alta fiabilidade e bom desempenho de custo, por isso é muito favorecido pelos laboratórios de ensaio de segurança elétrica e pelos fabricantes de aparelhos eletrónicos e elétricos,e tornou-se a sua ferramenta preferida para testes de segurança elétrica.

Indicadores técnicos

1 μs
