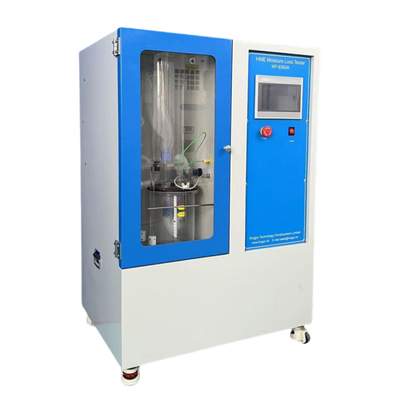

HME Testador de perda de umidade - ISO 23328-1 Aparelho de condicionamento para BSF

1. Visão Geral:
O equipamento de teste HME é desenvolvido e projetado de acordo com a ISO 9360-1 e ISO 23328-1. Este equipamento é usado principalmente para testar o desempenho do trocador de calor e umidade que simula o corpo humano, medindo principalmente o valor de perda de água durante o uso do HME.

2. Especificações:

• O instrumento é baseado nas normas ISO 9360-1, ISO23328-1;
• O instrumento é usado principalmente para testar a perda de água de trocadores de calor e umidade (HME) usados em anestesia e sistemas respiratórios para umidificar gases respiratórios humanos.
• Princípio de funcionamento: Um gerador de gás senoidal é usado para simular a respiração humana. O sistema de teste é calibrado usando um HME padrão, e o volume corrente é ajustado. A mudança de peso do sistema respiratório simulado e do HME é registrada por pesagem, e a perda de massa de água do HME durante a respiração é calculada para determinar o desempenho do HME.
• O testador consiste em um gerador de onda senoidal, um host de teste, um gerador de umidade, um pulmão simulado, um banho de água de temperatura constante, uma caixa de isolamento, um dispositivo de controle de temperatura constante de gás, um recipiente de armazenamento de gás, um sistema de fornecimento de gás, um sistema de pesagem de separação automática, um HME de calibração e acessórios de teste auxiliares.
• Pesagem automática, usando uma balança eletrônica de precisão com uma faixa de medição de 0-15 kg e uma precisão de ±0,1g. Elevação e abaixamento automáticos da balança eletrônica, separação automática do sistema de teste, registro automático das mudanças de massa do sistema e cálculo automático da perda de umidade do HME.
• Gerador de gás de onda senoidal, usado para gerar gás de onda senoidal que simula a respiração humana, com taxa respiratória ajustável de 0 a 30 vezes/min;
• Ajuste automático do volume corrente, o sistema assume quatro níveis: 250mL, 500mL, 750mL e 1000mL.
• Um banho de água de temperatura constante garante que os gases que entram no HME do pulmão simulado sejam totalmente umidificados e mantidos a uma temperatura constante de 37°C. O banho de água de temperatura constante controla automaticamente a temperatura para uma constante de 37°C com uma precisão de controle de 0,1°C.
• A caixa de isolamento é preenchida com material de polipropileno expandido para isolar a temperatura interna do sistema de teste do ambiente externo. Um dispositivo de controle de temperatura constante é usado para controlar a temperatura do ar dentro da caixa de isolamento a 37°C com uma precisão de controle de ±0,5°C.
• A medição do fluxo de gás usa um medidor de fluxo eletrônico de precisão com um tempo de resposta de 10ms, uma resolução máxima de 0,001SLPM, uma flutuação de saída de ±0,12%/℃, um limite superior de pressão de fluxo de 600Pa e um limite superior de fluxo de 50SLPM;
• O tempo de teste pode ser definido para qualquer valor entre 0-9999H9999 min;
• HME de calibração: A carcaça contém 81 tubos de cloreto de polivinila (PVC) dispostos em um padrão de 9×9. Cada tubo tem um diâmetro interno de 2 mm, um diâmetro externo de 4 mm e um comprimento de 50 mm. Possui 22 cones externos, 15 cones externos e 15 cones internos;
• Volume pulmonar simulado: 2L;
• Display: A interface principal do sistema exibe dados em tempo real, como tempo de execução, temperatura da água, temperatura do ar, número de respirações, peso, volume corrente, frequência respiratória, taxa de fluxo, etc.
• Controle por tela sensível ao toque, use a tela sensível ao toque para inserir parâmetros e operar o instrumento;
• Pode funcionar continuamente por 4800 horas; fonte de alimentação: AC220, potência 500W;
• Peso: A unidade principal pesa menos de 15 kg.

3. Controle e operação do equipamento:

① Saco de anestesia de 2 litros
② Modelo de paciente com umidade pós-parto
③ Sistema de controle
④ Medidor de vazão (teste ISO9360)

3.1. Página inicial
Você pode escolher chinês ou inglês na página inicial. Clique no botão [Entrar no Sistema] para abrir a interface de execução.

3.2. Interface de execução

1. Interruptor de aquecimento: ON, o aquecedor começa a aquecer, controle PID, OFF desliga o aquecimento;
2. Umidade PV: valor de umidade no tanque de água;
3. Temperatura do tanque de água SV: defina a temperatura do tanque de água;
4. Temperatura do tanque de água PV: valor de exibição em tempo real da temperatura do tanque de água;
5. Temperatura da caixa SV: defina a temperatura da caixa;
6. Temperatura da caixa PV: valor de exibição em tempo real da temperatura da caixa;
7. Configuração do tempo: defina o tempo de operação da respiração e ele parará automaticamente quando o tempo acabar;
8. Exibição do tempo: exibe o tempo de execução da respiração;
9. [TIMER] botão: branco, parada do cronômetro, amarelo, início do cronômetro;
10. Volume respiratório: Clique na caixa de entrada para selecionar 1000ml, 750ml, 500ml, 250ml;
11. Frequência respiratória: selecionada automaticamente após selecionar o volume respiratório;
12. [Iniciar Respiração] botão: iniciar a respiração após selecionar o volume respiratório;
13. [Retornar à origem] botão: Após ligar o dispositivo, ele retornará à origem antes de iniciar a respiração;
14. Peso atual: Ao pesar, ele exibe o peso do dispositivo de respiração, que é usado para calcular a perda de água durante a respiração;
15. [Redefinir] botão: usado para limpar a balança antes de pesar, para que o peso atual seja zero;
16. [Limpar Registro] botão: limpe o valor do peso registrado;
17. [Peso] botão: usado para pesar;
18. [Registro] botão: usado para registrar o peso durante a pesagem;

4. Etapas do teste:

(1) Abra a entrada de água na pia e encha a pia com água até o nível de água padrão (119-143mm).

(2) Conecte a fonte de alimentação externa e gire o interruptor de alimentação para a posição "aberto".
(3) Conecte a amostra de teste à porta no lado direito do dispositivo.
(4) Defina a temperatura de aquecimento para 37°C. Clique no botão de aquecimento do tanque de água e da caixa para iniciar o aquecimento e aguarde a temperatura estabilizar por pelo menos 1 hora.
(5) Defina o tempo de teste para 25±1H
(6) Configure um volume corrente de teste e inicie-o.

(7) O dispositivo para automaticamente quando o tempo de teste é atingido

5. Notas:

• Por favor, teste as amostras de acordo com os requisitos de teste padrão ISO23328-1;
• Por favor, leia este manual cuidadosamente antes de operar esta máquina e não a opere em violação dos regulamentos.

6. Solução de problemas comuns
